1、干燥剂对于中空玻璃的强大作用
中空玻璃内的干燥剂不仅可以吸附中空玻璃中的水分和残留物，使得中空玻璃在-60℃以下也不会结雾，还能平衡因季节或昼夜温差变化的内外压力差，延长中空玻璃的使用寿命。目前上墙之后中空玻璃的失效问题，95%以上是由于结雾引起的，中空玻璃一旦结雾，意味着边部密封系统失效，进而导致Low-E膜层被氧化，外观颜色、节能性能等功能失效。
干燥剂通过对中空玻璃内部密封空气层的深度干燥作用来实现其功能：（1）吸附中空玻璃密封腔内空气中的水分；（2）吸附后期通过密封胶向中空玻璃内部不断渗透的水分；（3）与其它特种分子筛联合使用，吸附中空玻璃密封胶所释放的挥发物质。
中空玻璃结雾与密封胶和干燥剂也有直接的关系：（1）密封胶主要阻止外界空气中的水分向中空玻璃内扩散，干燥剂的功能是吸附通过密封胶向玻璃内扩散的水分；（2）如果密封胶的密封作用失效，干燥剂吸附饱和后，中空玻璃会很快出现结雾，功能失效；（3）同时，再好的密封胶也不能全阻止水分渗透，如果不使用干燥剂或者使用质量较差的干燥剂，随着使用时间的延长，中空玻璃也会很快结雾。
2、中空玻璃对干燥剂要求严格
在日常生活和工业制造中，常用的干燥剂有氯化钙、硅胶、粘土干燥剂（蒙脱石）、分子筛、矿物干燥剂（凹凸棒土）以及复合型干燥剂等。
而作为中空玻璃干燥剂要求比较严格：（1）超低的成品含水量，能保证干燥剂具有较强的吸水性能；（2）强的深度吸附能力，能保证玻璃夹层内的水分被吸收；（3）超低的落粉度，保证中空玻璃的美观透光性能；（4）超低的氮气吸附能力，保证中空玻璃在不同的温度变化条件下，不发生玻璃凹凸变形；（5）合格的堆积密度，保证干燥剂的灌装使用量控制在经济、合理的范围之内；（6）合理的酸碱性，保证中空玻璃间隔条不易被腐蚀，出现盐析等现象；（7）较高的抗压碎强度，减少因强度不够在灌装过程中破碎，形成渣、粉尘，污染玻璃；（8）低静电，保证在机器填充时干燥剂吸附在管道壁上，堵塞管道。
《中空玻璃用干燥剂》(JC/T2072-2011)中，对两类干燥剂的技术指标也有明确要求，如表1所示：

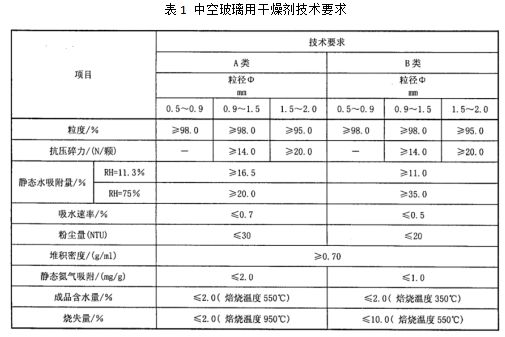

表1 中空玻璃用干燥剂技术要求
在中空玻璃发展初期，硅胶、粘土矿物等曾被用作中空玻璃干燥剂，由于这类干燥剂不能满足中空玻璃干燥剂的质量要求，很快就被性能优越的3A分子筛所取代。但随着技术进步，生产工艺更环保更节能的凹凸棒土干燥剂在中空玻璃中逐步被推广和使用。
3、3A型分子筛干燥剂才适用于中空玻璃
分子筛是一种结晶态铝硅酸盐矿物球粒，由硅氧四面体或铝氧四面体通过氧桥键相连而形成分子尺寸大小（通常为0.3~2 nm）的孔道和空腔体系。其孔径与一般分子大小相当，只允许直径比孔径小的分子进入。其孔径大小可通过加工的不同来控制，除了吸附水气，它还可以吸附其它气体。
按硅铝的比例和结晶结构，可分为A型、X型、Y型分子筛等，如图1所示。按分子筛孔径大小，分为3A分子筛，4A分子筛和5A分子筛。其中，在中空玻璃用分子筛中碰到较多的是3A分子筛。
其中，3A分子筛的化学式为XK2O・YNa2O・Al2O3・2SiO2・9/2H2O(X+Y=1)，有效孔径约为3Å。而4A分子筛的化学式为Na2O·Al2O3·2SiO2·4.5H2O，有效孔径约为4Å。根据表2所示，水分子的半径小于3A分子筛的孔径，可以被3A分子筛吸附。而氧气、氮气的分子半径大于3A分子筛的孔径，不能被3A分子筛吸附。但是，4A分子筛可以吸附水、氧气、氮气，甚至更偏向于吸附极性较大的氮气。
表2 3A，4A分子筛孔径与水、氧气、氮气分子半径的比较
|
